一.尾矿库危害

近几年来，我国尾矿库溃坝事故时有发生，使人民群众生命财产安全受到极大威胁，同时也给环境安全带来严重危害。据统计，自2005年以来，全国发生尾矿库溃坝等重特大事故19起，其中，2006年4月30日陕西镇安尾矿库溃坝，造成17人死亡、5人受伤；2008年9月8日山西襄汾“9·8“特别重大尾矿库溃坝事故，更是造成277人死亡。尾矿库的建设以及建设后的安全监管，已引起国家及各级人民政府的高度重视。



二.实施在线监测系统的意义
1、坝体安全管理工作规范、标准化：通过在线监测系统实施，实现人机联防，逐步减少人工上坝的频次。远程通过在线监测系统实时监测和监控坝体的安全状况，当监测系统发现状况时在由人工上坝检查。利用在线巡检功能记录每次人工上坝巡检的情况，由目前的手工纸质记录转为通过电脑和手机进行记录，方便日后管理人员进行查阅和追责。
2、自动化监控，及时反映坝体安全运行参数：系统能够实现监测数据自动采集、传输、存储、处理分析及综合预警，并具备在各种气候条件下实现适时监测的能力，提供坝体生产运行状况的真实数据，数据及时有效，避免了传统监测手段的复杂操作、人为性及档案管理繁锁。
3、预警预报灾害事故：通过软件对监测参数的实时在线分析，一旦监控参数超限，系统能够进行声光报警、短信报警、邮件报警。提醒相关人员采取措施，预防危险事故发生。
4、多级化的远程在线管理：根据各级权限，各级监管部门可以不受时间和地点限制，只要登陆网络，即可实现对坝体的远程督导和检查，在线监测管理分析模块具备基础资料管理、各项监测内容适时显示发布、图形报表制作、数据分析、综合预警等功能。其中数据分析部分包括各项监测内容趋势分析、综合过程线分析等内容。



三.监测系统规范依据
（1）《尾矿库安全规程》GB 39496-2020
（2）《尾矿库在线安全监测系统工程技术规范》GB 51108-2015
（3）《土石坝安全监测技术规范》SL551-2012
（4）《电气装置安装工程施工及验收规范》GB/T17942-2000
（5）《国家一、二等水准测量规范》GB12897-2006
（6）《建筑物防雷设计规范》GB50057-2010
（7）《电气装置安装工程施工及验收规范》GB50254- 96
（8）《安全防范工程技术规范》GB50348-2004
（9）《信息技术设备（包括电气设备）的安装》GB4943-2001
（10）《信息技术设备（包括电气事务设备）的安全》GB4943-2001
（11）《国际布线标准》ISO11801
（12）《选矿厂尾矿设施设计规范》ZBJ1-90
（13）《尾矿库设施施工及验收规程》YS5418-95
（14）《降雨量观测规范》（SL 21-2006）
（15）《视频安防监控系统工程设计规范》（GB 50395-2007）
（16）《大坝安全自动监测系统设备基本技术条件》SL268-2005
（17）《水工（常规）模型试验规程》SL155-2012



四．设计要求

1、尾矿库等级

尾矿库等级划分标准





尾矿库在线监测系统

等级	全库容（V/万m3）	坝高（H/m）
一	二等库，具备提高等级条件者
二	V≥10000	H≥100
三	1000≤V＜10000	60≤H＜100
四	100≤V＜1000	30≤H＜60
五	V＜100	H＜30



2、尾矿库安全等级

尾矿库安全等级划分：危库、险库、病库、正常库。

3、监测要求

（1）一等、二等、三等、四等尾矿库应监测位移、浸润线、干滩、库水位、降水量，必要时还应监测孔隙水压力、渗透水量、混浊度。五等尾矿库应监测位移、浸润线、干滩、库水位。
（2）一等、二等、三等尾矿库应安装在线监测系统，四等尾矿库宜安装在线监测系统。

监测项目	一等库	二等库	三等库	四等库	五等库
表面变形位移	必须	必须	必须	必须	必须
内部变形位移	必须	必须	必须	必须	必须
浸润线	必须	必须	必须	必须	必须
干滩顶标高	必须	必须	必须	必须	必须
干滩长度	必须	必须	必须	必须	必须
干滩坡度	可选	可选	可选	可选	可选
库水位	必须	必须	必须	必须	必须
降水量	必须	必须	必须	可选	可选
孔隙水压力	可分期	可分期	可分期	可选	可选
渗透水量	可分期	可分期	可分期	可选	可选
浑浊度	可分期	可分期	可分期	可选	可选
视频监控及人工巡视	必须	必须	必须	必须	必须



尾矿库在线监测系统布点示意图

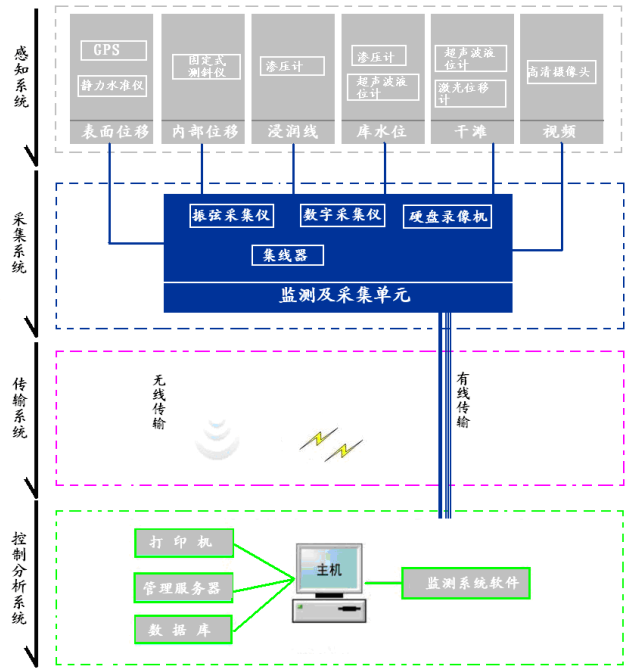

系统拓扑图





4、系统主要监测内容



监测项	监测设备
表面位移	GNSS接收机
内部位移	固定式导轮测斜仪
干滩长度	雷达物位计/激光测距
库水位	雷达物位计/数字水位计
浸润线	渗压计/水位计
降雨量	雨量计
视频监控	网络摄像球机/枪机
