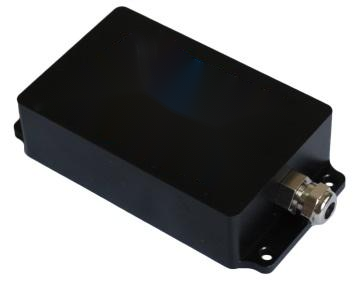

CA-QJ倾角传感器
一、产品介绍
CA-QJ是北京城安在线科技有限公司开发的一款高精度、低温漂、低功耗、数字输出型倾角传感器。产品采用最新MEMS微机电生产工艺制备倾角测量核心部件，测量出传感器相对于水平面一维、二维的倾斜角度。
CA-QJ采用高质量和可靠性的MEMS 加速度计， 通过最优算法保证测量精度，同时进行温度补偿，使传感器拥有出色的测量精度和极低的温度漂移量。
CA-QJ采用非接触式测量原理，能实时测量输出当前的倾角姿态，使用简单方便。采用屏蔽线RS485传输方式、抗外界电磁干扰能力强、抗冲击能力强，是工业设备、平台姿态测量的理想选择。
主要特性
● 量 程：双轴±90° (可选)
● 高分辩率：0.01°
● 高 精 度：≤0.1°
● 复位精度：±0.01°
● 温 漂：±0.004°/℃(最大)
● 输 出：RS232、RS 485接口
● 工作电压：DC8～32V
● 防护等级：IP 66～67
● 工作温度：-30℃~+85℃
● 储存温度：-50℃~+125℃
应用领域
● 基坑倾斜监测 ● 建筑物倾斜监测
● 桥梁与大坝监测 ● 高塔或高楼监测
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 供电电压 |
8 |
12、2 |
32 |
V |
|
|
可定制 |
其他电压 |
||||
| 工作电流 |
无负载 |
20 |
mA |
||
| 工作温度 |
-30 |
+85 |
℃ |
||
| 储存温度 |
-55 |
+125 |
℃ |
产品性能指标
| 参数 | 条件 | CA-QJ-30 | CA-QJ-60 | CA-QJ-90 | 单位 |
| 测量范围 |
量程可选 |
±30 |
±60 |
±90 |
° |
| 分辨率（1） |
0.01 |
0.01 |
0.01 |
° |
|
| 精度（2） |
TA=25℃ |
±0.03 |
±0.06 |
±0.1 |
° |
| 温度漂移 |
-30～+85℃ |
±0.004 |
±0.004 |
±0.004 |
°/℃ |
| 输出频率 |
50 |
50 |
50 |
Hz |
|
| 波特率 |
9600 |
9600 |
9600 |
||
| 电磁兼容 |
依照GBT17626 |
||||
| 抗冲击 |
10g@11ms、三轴和同（半正弦波） |
||||
| 抗震动 |
10grms、10~100Hz |
||||
| 防水等级 |
IP66-IP67 |
||||
| 重量 |
280g |
||||
